ВОРОХООЧИСТИТЕЛЬ

прицепная машина для предварительной (перед сдачей сырья на заготовит. пункт) очистки хлопка-сырца, собранного хлопкоуборочными и куракоуборочными машинами, подборщиками и вручную, а также для выделения из курака хлопка-сырца и загрузки его в транспортные средства. В поле работает позиционно, на сушильно-очистит. пунктах — стационарно.

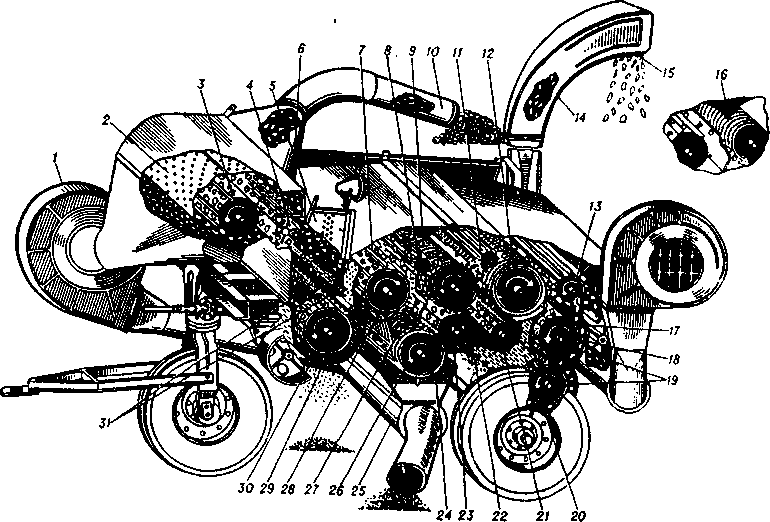

Универсальный полевой ворохоочиститель УПХ-1.5В: 1 — вентилятор; 2,18. 20,30 — сетки; 3 — зубчатый барабан; 4,17 — вакуум-клапаны; 5 — бункер; 6 - трубопровод-раструб; 7 — лущильная дека; 8 — малый лопастный барабан; 9 — козырёк; 10 — компенсатор; 11 — отбойный барабан; 12,22,26 — пильные барабаны; 13 — верхний съёмник; 14 — раструб; 15 — колосниковая решётка; 16 — козырёк УПХ 413 АС; /9 — кол-ковые барабаны; 21 — малый зубчатый барабан; 23 — съёмный барабан; 24 — разделительная кромка щитка; 25 — уборщик отходов; 27 — щиток; 28 — лущильный барабан; 29 — сороудалитель; 31 — питательные валики.

Осн. узлы В.: рама, пневматич. загрузочное устройство, вентилятор, сепаратор, очистит. устройство (обогатитель вороха), механизм загрузки очищенного хлопка-сырца в транспортные средства, пневматич. колёсный ход, прицепное устройство, механизм передач и электропривод. Привод рабочих органов осуществляется от вала отбора мощности трактора через гл. карданную передачу, клиноремённые и цепные передачи или от спец. электродвигателя мощн. 13 кВт. В. обслуживают механик и 2 рабочих. В. марки УПХ-1.5В за 1 ч чистой работы очищает от сорных примесей до 1500 кг хлопка-сырца машинного сбора с влажностью не более 10% или 500 кг хлопка-сырца ручного подбора.
